Coherency Preserving Ray Compaction in Lumen

利用 WaveOps 实现 Coherency Preserving Ray Compaction

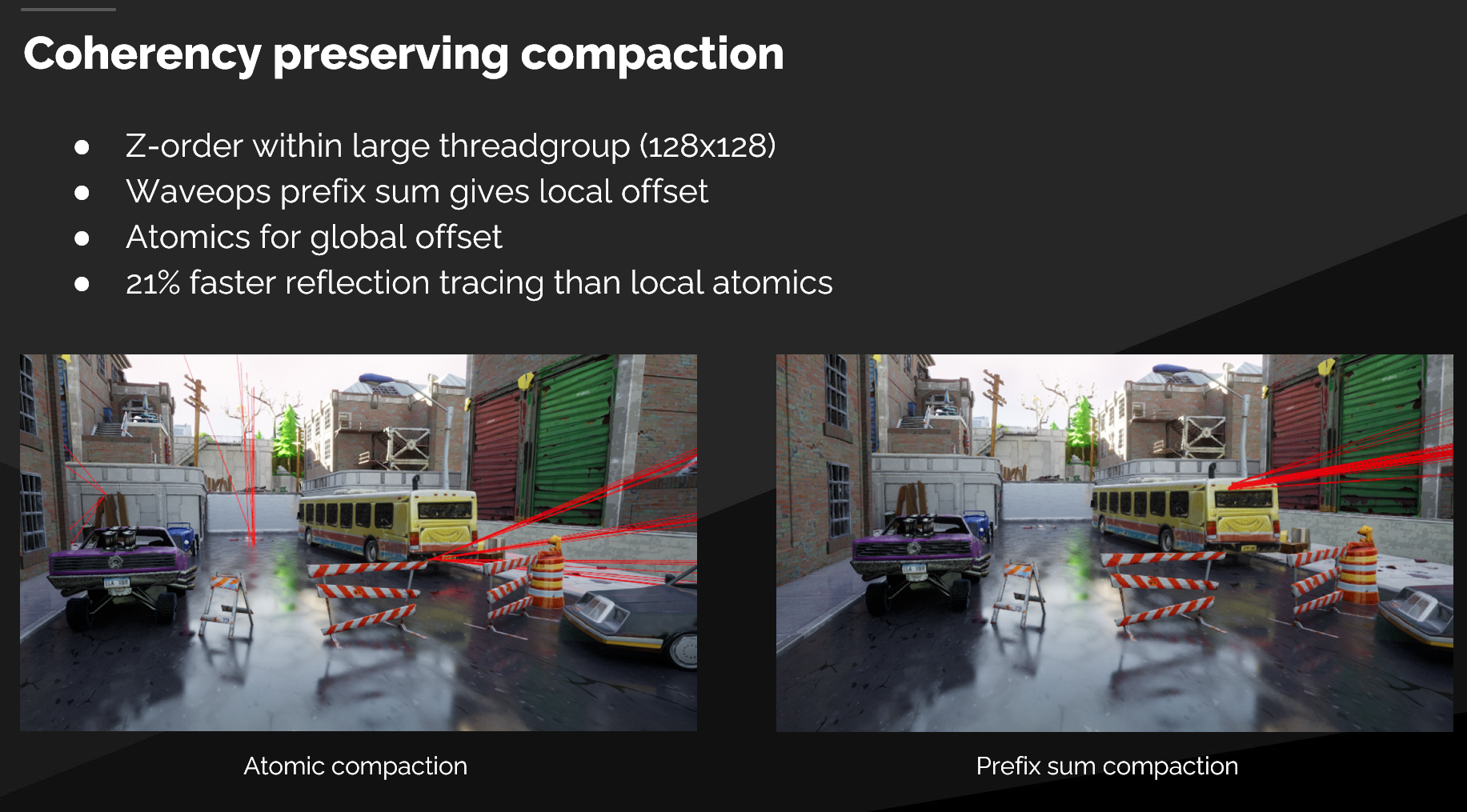

在研究最近几年的光追渲染管线进展 时，我们经常会在分享中听到一个关键词：Ray Compaction 。同样，在Siggraph 2022上，Epic分享了如何通过 Coherency Preserving Ray Compaction ，使得追踪速度提升了 21% 。

在实时光线追踪（Real-Time Ray Tracing）中，最大的性能杀手往往不是光线相交测试本身，而是GPU 线程的闲置（Idle）和控制流发散（Divergence） 。

UE5 的 Lumen 反射管线通过三个关键的 Compute Shader 完美解决了这两个问题。它们共同组成了一个高效的 Producer-Consumer（生产者-消费者） 模型：

1. Classification (分类) ：剔除无效区域，只对有内容的 Tile 派发任务。
2. Compaction (紧凑化) ：在光线生成后，剔除无效光线，压缩数据流。
3. Sorting (排序) ：按材质聚合光线，最大化 Shading 阶段的并行效率。

任务筛选

Shader: ReflectionTileClassificationBuildListsCS

核心目标 ：粗粒度剔除（Culling）。不要为屏幕上的“空像素”启动光线追踪。

Lumen 并不会对屏幕上的所有像素全部发射光线。这一步将屏幕划分为 8x8的 Tile ，并检查每个 Tile 是否包含需要反射的物体（通过 LumenTileBitmask）。

1. 源码分析：Z-Order 曲线与 Wave Ops

代码使用了 Wave Intrinsics 来高效构建两个列表：RWReflectionTileData（活跃 Tile）和 RWReflectionClearTileData（空 Tile）。

关键代码逻辑：

// 1. 获取 Tile 的空间位置，使用 Z-Order 曲线重排以增加纹理缓存局部性
const uint2 ThreadOffset = ZOrder2D(ThreadIndex, log2(THREADGROUP_SIZE));

// 2. 检查 Bitmask，确定当前 Tile 是否需要反射
bool bTileUsed = LumenTileBitmask[TileCoordFlatten] & LUMEN_TILE_BITMASK_REFLECTIONS;

// 3. Wave 级聚合：统计当前 Wave 中有多少个 Active Tile
uint NumTilesInWave = WaveActiveCountBits(bTileUsed);

// 4. 申请显存空间：仅由 Wave 的第一个线程执行一次原子加
if (WaveIsFirstLane() && NumTilesInWave > 0)
{
    // 向全局 Indirect Args Buffer 申请 NumTilesInWave 个槽位
    InterlockedAdd(RWReflectionTileIndirectArgs[0], NumTilesInWave, GlobalTileOffset);
}

// 5. 广播基地址
GlobalTileOffset = WaveReadLaneFirst(GlobalTileOffset);

// 6. 并行写入：计算当前线程在 Wave 内的排位，直接写入全局 Buffer
if (bTileUsed)
{
    // WavePrefixCountBits(true) 返回“在我之前的活跃线程数”
    RWReflectionTileData[GlobalTileOffset + WavePrefixCountBits(true)] = PackTileData(TileData);
}

2. 技术亮点

• 原子操作优化 ：原本需要每个线程执行一次 InterlockedAdd（高争用），现在变成了每 32⁄64 个线程执行一次。性能提升显著。
• Indirect Draw/Dispatch ：生成的 RWReflectionTileIndirectArgs将直接用于驱动后续的 Shader（DispatchIndirect），这意味着 CPU 不需要知道 GPU 到底要算多少个 Tile，实现了 GPU Driven Pipeline。

---

光线过滤

Shader: ReflectionCompactTracesCS

核心目标 ：细粒度剔除。剔除那些射出去但没有击中物体、或者被判定为无效的光线。

在 Tile 分类后，我们生成了光线（ReflectionGenerateRaysCS，生成了 RayBuffer）。但在进行昂贵的 Shading 计算之前，我们需要把“未命中（Miss）”或“被遮挡”的光线剔除掉，把有效的 Trace 紧凑地排在一起。

1. 源码分析：两级紧凑化 (Two-Level Compaction)

这个 Shader 展示了极其精妙的 Wave → Group → Global 三层数据流压缩技巧。

关键代码逻辑：

// --- 层级 1: Wave 内统计 ---
// 统计当前 Wave 有效光线数量
const uint OffsetInWave = WavePrefixCountBits(bTraceValid);

// --- 层级 2: Wave 间通信 (Group 内) ---
// 每个 Wave 的最后一个线程，负责把本 Wave 的总数加到 Group 共享内存中
if (LaneIndex == LastLaneIndex)
{
   const uint ThisWaveSum = OffsetInWave + (bTraceValid ? 1 : 0);
   InterlockedAdd(SharedGroupSum, ThisWaveSum, OffsetInGroup);
}
// 广播 Group 内的偏移量给 Wave 内所有线程
OffsetInGroup = WaveReadLaneAt(OffsetInGroup, LastLaneIndex) + OffsetInWave;

GroupMemoryBarrierWithGroupSync();

// --- 层级 3: Global 内存申请 ---
// 每个 Group 选出一个代表（Thread 0），去全局 Buffer 申请空间
if (GroupThreadId == 0)
{
   InterlockedAdd(RWCompactedTraceTexelAllocator[0], SharedGroupSum, SharedGlobalTraceTexelStartOffset);
}
GroupMemoryBarrierWithGroupSync();

// --- 写入 ---
if (bTraceValid)
{
   RWCompactedTraceTexelData[SharedGlobalTraceTexelStartOffset + OffsetInGroup] = TraceTexelForThisThread;
}

2. 技术亮点

• 层次化原子操作 ：
• L1 (Wave): 0 原子操作（寄存器指令）。
• L2 (Group): Shared Memory原子操作（次数 = Wave 数量，极少）。
• L3 (Global): Global Memory原子操作（次数 = 1 次/Group）。
• 相比传统的每个线程直接去 Global Buffer InterlockedAdd，这种方法的吞吐量是前者的几十倍甚至上百倍。

---

一致性优化

Shader: ReflectionSortTracesByMaterialCS

核心目标 ：最大化 Shader 执行的一致性（Coherency）。

在光线追踪中，如果相邻的线程处理不同的材质（例如：线程1算皮肤，线程2算水面，线程3算金属），GPU 必须串行执行所有这些材质的分支逻辑，导致严重的线程发散 。 此 Shader 使用计数排序（Counting Sort / Bin Sort）将相同材质 ID 的光线聚拢在一起。

1. 源码分析：局部桶排序 (Local Bin Sort)

关键代码逻辑：

Step A: 统计直方图 (Histogram) 每个线程处理多个元素（ELEMENTS_PER_THREAD=16），统计每种材质的数量。

// 算出当前光线属于哪个桶 (MaterialId % NUM_BINS)
uint BinIndex = MaterialId.MaterialId % NUM_BINS;
// 在 Shared Memory 的桶里计数，并获取局部 Hash (在桶内的位置)
InterlockedAdd(Bins[BinIndex], 1, Hash[i / THREADGROUP_SIZE_1D]);

Step B: 并行前缀求和 (Parallel Prefix Sum) 算出每个桶在最终数组中的起始偏移量（Offsets）。这里再次利用了 Wave Ops。

uint BinOffset = WavePrefixSum(Value); // Wave 内前缀和
// ... (通过 SharedGroupSum 进行 Wave 间同步，代码略) ...
if (BinIndex < NUM_BINS) {
    Offsets[BinIndex] = BinOffset; // 得到该材质的全局起始位置
}

Step C: 散射写入 (Scatter) 将光线搬运到排序后的位置。

// 最终位置 = 组偏移 + 材质桶偏移 + 桶内局部偏移
uint OutputIndex = GroupOffset + Offsets[BinIndex] + Hash[...];
RWCompactedTraceTexelData[OutputIndex] = TraceDataCache[...];

2. 技术亮点

• Thread Coarsening ：一个线程处理 16 个光线。这增加了指令级并行度（ILP），隐藏了显存访问延迟。
• 解决 Divergence ：排序后，同一个 Wave 内的线程极大概率都在处理同一种材质。这使得后续的 Shading Pass 可以满效率运行，避免了“线程 1 等线程 2 跑完不同分支”的情况。

---

总结

这三个函数展示了现代 GPU 编程（特别是针对 Compute Shader）的高级范式：

1. ReflectionTileClassification ：做的是 Tiles 级别的筛选 。
2. ReflectionCompactTraces ：做的是 Rays 级别的压缩 。
3. ReflectionSortTracesByMaterial ：做的是 Materials 级别的重排 。

贯穿始终的核心技术是 Wave Intrinsics ，Wave Ops 来避免全局原子锁和显存带宽浪费。

ReflectionSortTracesByMaterial 源码分析

它的核心功能是：局部排序（Local Sort）。

具体来说，它在一个线程组（Thread Group）内部，将光线追踪的 Trace（追踪任务） 按照 材质 ID（Material ID） 进行重新排序。

为什么要做这个？

在 GPU 渲染中，Warp/Wave Divergence（执行发散） 是性能杀手。如果同一个 Warp 里的 32 个线程，有的在算金属反射，有的在算玻璃折射，有的在算皮肤次表面散射，GPU 效率会非常低。 这个 Shader 的目的是将相同材质的光线任务“聚拢”在一起，这样后续的 Shading Pass 就能更连贯地执行，减少分支发散，提高缓存命中率。

---

详细步骤解析

我们将代码分为四个阶段来解读：初始化、计数（Counting）、前缀和（Prefix Sum）、重排（Reorder/Scatter）。

1. 设置与定义 (Setup)

• 线程粗化 (Thread Coarsening): ELEMENTS_PER_THREAD 16 表示每个线程通过循环处理 16 个元素。这是为了隐藏内存延迟并提高指令吞吐量。
• 分桶 (Binning): NUM_BINS 定义了桶的数量（这里是线程组大小的一半）。代码通过 MaterialId % NUM_BINS 将材质映射到这些桶里。
• 共享内存 (LDS): Bins 用于存储每个桶里有多少个元素；Offsets 用于存储每个桶在排序后数组中的起始位置。

2. 阶段一：初始化共享内存

if (GroupThreadId < NUM_BINS)
{
   Bins[GroupThreadId] = 0;
   Offsets[GroupThreadId] = 0;
}
GroupMemoryBarrierWithGroupSync();

线程协作将共享内存清零，并使用 Barrier 确保所有线程都看清零完成。

3. 阶段二：读取数据、解码与计数 (Read & Count)

这是 计数排序 (Counting Sort) 的第一步。

• 循环读取: 线程遍历分配给它的 16 个元素。
• 边界检查: RayIndex < CompactedTraceTexelAllocator[0] 确保不越界。
• 解码:
  • UnpackTraceMaterialId(...): 从压缩数据中提取出材质 ID。
  • BinIndex = MaterialId % NUM_BINS: 计算该元素属于哪个桶。
• 缓存数据: TraceDataCache 和 TraceBinCache 是寄存器数组（Register Array）。将读取的全局内存数据暂存在寄存器中，避免后续写回时再次访问慢速的显存。
• 原子计数 (关键点):

  InterlockedAdd(Bins[BinIndex], 1, Hash[i / THREADGROUP_SIZE_1D]);

  • 它在共享内存中对应的桶计数 +1。
  • 重要: Hash 数组保存了 InterlockedAdd 的返回值。这个返回值是加法发生之前的值。这意味着 Hash 记录了当前这个元素在这个桶内部是第几个（桶内偏移量）。这是后续确定最终位置的关键。

4. 阶段三：计算前缀和 (Prefix Sum / Scan)

这一步是为了计算每个桶在输出数组中的起始偏移量。代码分为两个分支：

• 分支 A: DIM_WAVE_OPS (高性能路径) 这里使用了 Wave Intrinsics（硬件加速的子组操作）来加速前缀和计算。

  1. WavePrefixSum(Value): 计算当前 Wave 中，当前 lane 之前所有 lane 的值之和。
  2. InterlockedAdd(SharedGroupSum, ...): 这一步看起来是处理当 Bin 数量超过 Wave 大小（或者多个 Wave 协作）时的跨 Wave 累加。
  3. 最后计算出的值存入 Offsets[BinIndex]。

• 分支 B: 普通循环 (兼容路径)

  for (int i = 0; i < GroupThreadId; ++i) Offsets[GroupThreadId] += Bins[i];

  如果硬件不支持 Wave Ops，就用最笨的 O(N) 循环累加之前所有桶的数量。

此时，Offsets[k] 存储了第 k 个桶之前所有桶的元素总和。

5. 阶段四：重排与写回 (Scatter / Write)

这是 计数排序 的最后一步，将数据写到正确的位置。

uint BinIndex = TraceBinCache[...]; // 取出刚才缓存的桶索引
// 计算最终写入位置：
// GroupOffset (组基地址) + Offsets[...] (桶基地址) + Hash[...] (桶内偏移)
uint OutputIndex = GroupOffset + Offsets[BinIndex] + Hash[...];

// 写入全局内存
RWCompactedTraceTexelData[OutputIndex] = TraceDataCache[...];

• 利用之前在寄存器里缓存的 TraceDataCache，直接写入到新的 OutputIndex。
• 这里实现了In-Place（虽然是写入 RW 资源，但逻辑上是重排）或者输出到新的 Compacted 数组。

C++ 代码

FComputeShaderUtils::AddPass(
   GraphBuilder,
   RDG_EVENT_NAME("SortTracesByMaterialCS"),
   ComputePassFlags,
   ComputeShader,
   PassParameters,
   PassParameters->IndirectArgs, // 使用之前 Setup 好的 Buffer
   (uint32)ECompactedReflectionTracingIndirectArgs::NumTracesDiv256); // <--- 关键在这里！

1. 关键参数 NumTracesDiv256

Shader SetupCompactedTracesIndirectArgsCS：

// THREADGROUP_SIZE_256 (Index 2)
WriteDispatchIndirectArgs(RWReflectionCompactTracingIndirectArgs, 2, DivideAndRoundUp(CompactedTraceTexelAllocator[0], 256u), 1, 1);

C++ 中的 NumTracesDiv256 对应的就是这个 Index 2。这意味着 Dispatch 的线程组数量是： $\text{GroupCount}=\lceil \frac{\text{TotalRays}}{256}\rceil$

2. 数学上的“不匹配”与“超额调度”

让我们算一下账：

• Sort Shader 的吞吐量： THREADGROUP_SIZE_1D 为 64。 ELEMENTS_PER_THREAD 为 16。 也就是 1 个 Group 可以处理 64 * 16 = 1024 个 Ray。

• Indirect Args 提供的数量： 它按照每 256 个 Ray 分配 1 个 Group。

• 结果： Dispatch 的 Group 数量是实际需要的 4 倍 ($1024/256=4$)。

3. 为什么这样跑没问题？

虽然调度了 4 倍的 Group，但逻辑是完全安全的，因为 Shader 内部有严格的边界检查：

// Shader 内部
const uint GroupOffset = GroupId * NUM_ELEMENTS; // GroupId * 1024

// ...

// 循环处理 16 次
for (int i = GroupThreadId; i < NUM_ELEMENTS; i += THREADGROUP_SIZE_1D)
{
   uint RayIndex = GroupOffset + i;
   // 【安全卫士】这里是关键
   if (RayIndex < CompactedTraceTexelAllocator[0])
   {
      // ... 只有 RayIndex 在有效范围内才执行 ...
   }
}

---

总结：这个函数在干嘛？

它的作用可以用一句话概括： 在一个 GPU 线程组内部，利用共享内存和原子操作，实现了一个并行的计数排序算法，将光线追踪的任务按照材质 ID 进行分组重排。

流程图解：

1. 输入: 乱序的光线列表 [木头, 玻璃, 木头, 水, 玻璃]
2. 计数 (Bins): 木头:2, 玻璃:2, 水:1
3. 前缀和 (Offsets): 木头Start:0, 玻璃Start:2, 水Start:4
4. 原子返回值 (Hash): 第一个木头是0，第二个木头是1；第一个玻璃是0...
5. 计算地址:
   • 木头1 → offset 0 + hash 0 = Index 0
   • 木头2 → offset 0 + hash 1 = Index 1
   • 玻璃1 → offset 2 + hash 0 = Index 2
   • ...
6. 输出: [木头, 木头, 玻璃, 玻璃, 水] (已排序)

潜在的性能优势

1. 减少 Warp Divergence: 排序后，同一个 Warp 更有可能处理相同的材质，Shader 代码执行路径一致。
2. 纹理缓存优化: 相同材质通常意味着采样相同的纹理，排序后能极大提高 Texture Cache Hit Rate。
